1. การแนะนําผลิตภัณฑ์

มุ่งเป้าไปที่จุดบกพร่องหลักสามประการของประสิทธิภาพการชาร์จต่ําอันตรายด้านความปลอดภัยบ่อยครั้งและสิ่งอํานวยความสะดวกในการเติมพลังงานไม่เพียงพอในอุตสาหกรรมยานยนต์ไฟฟ้าผลิตภัณฑ์นี้ใช้โหมดการแลกเปลี่ยนแบตเตอรี่แบบแยกส่วนของ "การแยกยานพาหนะและไฟฟ้า" โดยอาศัยช่องใส่แบตเตอรี่อัจฉริยะระบบตรวจสอบแบบเรียลไทม์ของ Internet of Things และแพลตฟอร์มการจัดส่งพลังงานบนคลาวด์เพื่อสร้างเครือข่ายบริการพลังงานการขนส่งอัจฉริยะแบบสามในหนึ่งเดียวของ "การสลับแบตเตอรี่อย่างรวดเร็ว + การป้องกันความปลอดภัยแบบเต็มรอบ + เค้าโครงเครือข่ายอัจฉริยะ" และกําหนดโหมดการเติมพลังงานใหม่ของการขนส่งปลายทางในเมือง

2. องค์ประกอบของผลิตภัณฑ์

, หมายเลข,

หมายเลขซีเรียล	ซีเรียล	รายการ	หมายเหตุ
2.1	การควบคุมตู้อัจฉริยะ	2.8	การสลับแบตเตอรี่แบบไม่เหนี่ยวนํา NFC (อุปกรณ์เสริม)
2.2	เครื่องชาร์จอัจฉริยะ	2.9	จอแสดงผล (อุปกรณ์เสริม)
2.3	สมาร์ทมิเตอร์	2.10	โมดูลทําความร้อน (อุปกรณ์เสริม)
2.4	ระบบดับเพลิงด้วยน้ํา	2.11	การ์ด NFC (อุปกรณ์เสริม)
2.5	ล้อรองรับแนวนอน	2.12	เครื่องปรับอากาศ (อุปกรณ์เสริม)
2.6	ป้องกันไฟกระชากฟ้าผ่า	2.13	ปุ่มตกใจ (อุปกรณ์เสริม)
2.7	หลังจากบํารุงรักษาล็อคประตูแล้ว	2.14	กล้อง (อุปกรณ์เสริม)

3. คําอธิบายสั้น ๆ ของฟังก์ชัน

ทางธุรกิจ

หมายเลขซีเรียล ฟังก์ชัน	หลัก และ	ข้อสังเกตการสนับสนุน
3.1	แบตเตอรี่หลายรุ่นเข้ากันได้กับการชาร์จ	รองรับการชาร์จแบตเตอรี่ที่หลากหลายด้วยข้อกําหนดที่แตกต่างกัน (แรงดันไฟฟ้า ความจุ จํานวนสตริง ประเภท) ในเวลาเดียวกัน และสามารถกําหนดค่าด้วยแรงดันไฟฟ้าและกระแสไฟในการชาร์จอิสระสําหรับแต่ละรุ่น
3.2	โมเดลธุรกิจที่หลากหลาย	รองรับกระบวนการทางธุรกิจหลัก เช่น การเปลี่ยนแบตเตอรี่ การเช่า (ใช้ไฟฟ้า) และการคืนสินค้า (การชําระคืน)
3.3	การทํางานของแบตเตอรี่เดี่ยว/คู่	รองรับการแลกเปลี่ยน/เช่า/คืนแบตเตอรี่ก้อนเดียว และยังรองรับโหมดสลับแบตเตอรี่หลายช่องในการใช้งานแบตเตอรี่ตั้งแต่สองก้อนขึ้นไปพร้อมกัน
3.4	การกระจายอัจฉริยะ Grid AI	ด้วยความสามารถในการจัดสรรตําแหน่งอย่างชาญฉลาดเมื่อไม่ได้ระบุตําแหน่งหรือตําแหน่งที่ระบุไม่ตรงตามเงื่อนไขระบบสามารถเลือกคลังสินค้าเปล่าที่เหมาะสมหรือคลังสินค้าที่ชาร์จเต็มโดยอัตโนมัติตามรุ่นแบตเตอรี่สถานะตําแหน่งกริดและข้อมูลอื่น ๆ
3.5	การจับคู่และการสอบเทียบแบตเตอรี่ที่แม่นยํา	ไม่มีข้อจํากัดมากเกินไปเกี่ยวกับรหัสแบตเตอรี่ และรุ่นแบตเตอรี่สามารถแยกแยะได้ด้วยกฎที่ลูกค้ากําหนดไว้ล่วงหน้า และระบบสามารถรับรองความถูกต้องของแบตเตอรี่หลังจากการตัดสิน

หมายเหตุ

ความน่าเชื่อถือและความเสถียรของ		หมายเลขซีเรียล
3.6	บริการนอกกริด/คลาวด์หยุดทํางานและการเปลี่ยนแบตเตอรี่	ผ่านคีย์การสื่อสาร Bluetooth หรืออัลกอริธึมการสร้างรหัสผ่านที่ตรงกัน จะใช้การปิดระบบนอกกริดและซอฟต์แวร์เพื่อเปลี่ยนแบตเตอรี่
3.7	การเชื่อมต่อที่มีความพร้อมใช้งานสูง	รองรับการกําหนดค่าจุดเชื่อมต่อเซิร์ฟเวอร์หลัก / สแตนด์บาย และสามารถสลับโดยอัตโนมัติเมื่อการเชื่อมต่อเซิร์ฟเวอร์หลักผิดปกติเพื่อให้แน่ใจว่าธุรกิจมีความต่อเนื่อง
3.8	การสื่อสารมิลลิวินาที	บนพื้นฐานของการสื่อสาร 485 ดั้งเดิมโปรโตคอลการสื่อสาร CAN จะถูกเพิ่มเข้าไปในอุปกรณ์ทั้งหมดซึ่งสามารถบรรลุการส่งสัญญาณแบบมัลติเธรดความเร็วที่เร็วขึ้นและความแม่นยําที่สูงขึ้น
3.9	การจัดการข้อยกเว้นหลายสถานการณ์ ด้วยการล็อคอัตโนมัติ	เมื่อพิจารณาถึงสถานการณ์การใช้งานที่ผิดปกติในกระบวนการสลับแบตเตอรี่อย่างเต็มที่ จึงมีการสร้างกลไกความทนทานต่อความผิดพลาดของระบบจํานวนมาก ซึ่งช่วยลดต้นทุนการดําเนินงานและการบํารุงรักษาของลูกค้าได้อย่างมาก และมอบประสบการณ์การใช้งานที่ดีขึ้น
3.10	โปรโตคอลการสื่อสารที่แข็งแกร่ง	กําหนดกระบวนการสื่อสารที่สมบูรณ์ เช่น การรับรองความถูกต้องในการเข้าสู่ระบบอุปกรณ์ การเต้นของหัวใจ การรายงานแอตทริบิวต์/การเตือนภัย การควบคุมระยะไกล/การสืบค้น การประมวลผลคําสั่งซื้อและการยืนยัน และรวมถึงกลไกต่างๆ เช่น การเชื่อมต่อใหม่ การตัดสินแบบออฟไลน์ และการประมวลผลการหมดเวลา เพื่อให้แน่ใจว่าการสื่อสารมีเสถียรภาพและเชื่อถือได้

หมายเลขซีเรียลหมายเหตุ	ลักษณะอื่น ๆ
3.11	โหมดการชาร์จหลายโหมด	ให้การชาร์จอัจฉริยะ (รองรับแบตเตอรี่) การชาร์จ DC (แรงดันคงที่และกระแสคงที่) การชาร์จแบบโค้ง (แบบค่อยเป็นค่อยไป) และโหมดอื่นๆ เพื่อปรับให้เข้ากับความต้องการด้านแบตเตอรี่และการทํางานที่แตกต่างกัน
3.12	รูดการ์ดเพื่อเปลี่ยนแบตเตอรี่	สนับสนุนผู้ใช้ในการเริ่มบริการสลับแบตเตอรี่โดยการรูดบัตร
3.13	รองรับเวอร์ชันต่างประเทศ	ระบบควบคุมตู้รองรับแบตเตอรี่ 485 และโปรโตคอล CAN ในต่างประเทศ และมีระบบและออกอากาศด้วยเสียงในเวอร์ชันหลายภาษา
3.14	ตัวบ่งชี้สถานะที่ชัดเจน	ประตูถังขยะมีไฟ LED ที่ระบุสถานะตําแหน่งอย่างชัดเจน (ใช้งาน ปิดใช้งาน การชาร์จ ไม่ได้ใช้งาน ฯลฯ) ด้วยสีและสถานะต่างๆ (ทึบ กะพริบ)
3.15	แพลตฟอร์มแบบเปิด	รองรับโหมดการเชื่อมต่อโครงข่ายหลายโหมดเปิดอินเทอร์เฟซแบบเต็มลิงก์ (TCP / SDK เป็นต้น)

4. พารามิเตอร์ทางไฟฟ้า

หมายเลขซีเรียล:		รุ่นชุดโครงการ (ไฟฟ้าสามเฟสที่ปรับแต่งได้) G1
4.1	พลังสูงสุดของเครื่องทั้งหมด	5100 วัตต์; 8100 วัตต์; 10100 วัตต์; 12100 วัตต์; 13100 วัตต์;
4.2	จํานวนโมดูลการชาร์จอัจฉริยะ	10 ชิ้น
4.3	กําลังการชาร์จสูงสุดของถังขยะเดียว	500 วัตต์; 800 วัตต์; 1000 วัตต์; 1200 วัตต์; 1300 วัตต์;
4.4	กระแสไฟชาร์จสูงสุดของถังขยะเดียว	7 ก; 10 ก; 15 ก; 15 ก; 20 ก;
4.5	ปริมาณแบตเตอรี่ที่ใช้งานได้ tag ระดับ	48V-72V
4.6	โหมดการชาร์จ	สี่ขั้นตอน
4.7	ช่วงแรงดันไฟฟ้าขาเข้า	AC200V ~ 240V
4.8	พลังงานสแตนด์บาย	≤100 วัตต์
4.9	เครื่องทําความร้อน (อุปกรณ์เสริม)	600 วัตต์

5. สภาพแวดล้อมในการทํางาน

	มาตรฐานโครงการ	หมายเลขซีเรียล
5.1	อุณหภูมิในการจัดเก็บ	-20 °C ~ 70 °C
5.2	อุณหภูมิ	-20 °C ~ 60 °C (ต้องติดตั้งองค์ประกอบความร้อนในสภาพแวดล้อมที่เย็น)
5.3	เก็บความชื้น	10%-90%
5.4	ช่วงระดับความสูงในการทํางาน	≤ 2000 ม.

6. พารามิเตอร์โครงสร้าง

	มาตรฐานโครงการ	หมายเลขซีเรียล
6.1	ขนาดตู้ (ตู้เปลือย)	ความกว้าง: 600mm * ความยาว: 400mm * ความสูง: 1755mm (ไม่รวมตัวยึดกล้อง ไม่รวมความสูงของเสาอากาศ)
6.2	ความเข้ากันได้ทางแม่เหล็กไฟฟ้า	1.5 มม. ~ 2.0 มม
6.3	วัสดุก่อสร้าง	เหล็กแผ่นรีดเย็น + แผ่นสังกะสี
6.4	ขนาดที่มีประสิทธิภาพของช่องใส่แบตเตอรี่	ความลึก: 320mm * ความกว้าง: 125mm * สูง: 170mm (โปรดทราบว่าตรงกับขนาดของแบตเตอรี่สลับแบตเตอรี่)
6.5	ความสูงของด้านล่างของห้องหมายเลข 1 เหนือพื้นดิน	1100 มม
6.6	ประสบการณ์ช่องใส่แบตเตอรี่ได้รับการปรับให้เหมาะสม	ลูกกลิ้ง + การออกแบบบล็อกป้องกันการชน + อินไลน์ + ล็อคมอเตอร์
6.7	ช่องใส่แบตเตอรี่รับน้ําหนักได้	20 กก
6.8	จํานวนช่องใส่แบตเตอรี่	10 ถังขยะ
6.9	การกําหนดค่าปลั๊กช่องใส่แบตเตอรี่	อินไลน์ (ตัวเชื่อมต่อสามารถปรับแต่งได้ตามเงื่อนไขของลูกค้า)
6.10	น้ําหนัก FCL	141 กก.

7. การป้องกัน

หมายเลขซีเรียลรายการ		เกรด / พารามิเตอร์	มาตรฐาน
7.1	กันฝุ่นและกันน้ํา	GB/T 4208-2017/IEC 60529	IP44
7.2	ป้องกันไฟกระชากฟ้าผ่า	IEC61000-4-5	ระดับ 3
7.3	ช่วงอุณหภูมิแวดล้อมใช้งาน	-50 °C ~ + 90 °C
7.4	ความชื้นสัมพัทธ์ของสภาพแวดล้อมในการทํางาน	≤95% ความชื้นสัมพัทธ์
7.5	วิธีการดับเพลิง	ละอองของเหลว
7.6	พื้นที่ใช้งาน	≤0.3 ลบ.ม.
7.7	อุณหภูมิการเปิดใช้งานอุปกรณ์ดับเพลิง	170±20 องศาเซลเซียส
7.8	เวลาที่เปิดใช้งานถังดับเพลิง	≤3 วินาที
7.9	แรงดันใช้งานสูงสุดของตัวสร้างควัน	≤1.8 มิลลิวินาทีต่อปี
7.10	น้ําหนักของสารดับเพลิง	49±10 กรัม
7.11	วันหมดอายุของอุปกรณ์	10 ปี

8. การรับประกันและการสนับสนุน

ข้อสังเกตข้อมูลจําเพาะ	ของรายการหมายเลข
8.1	รับประกัน	เจรจา
8.2	ข้อกําหนดในการบํารุงรักษา	ยังไม่ได้
8.3	การสนับสนุนทางเทคนิค	24 ชั่วโมง
8.4	การสนับสนุนการติดตั้ง	9.00 น. ถึง 22.00 น. ตามเวลาปักกิ่ง

9. บรรจุภัณฑ์การจัดส่ง

กล่องบรรจุภัณฑ์พิมพ์พร้อมชื่อผลิตภัณฑ์ รุ่นข้อมูลจําเพาะ ปริมาณ และกล่องมีใบรับรองการตรวจสอบของแผนกคุณภาพของผู้ผลิตและอุปกรณ์ติดตั้ง

ขนาดแพคเกจ:

ขนาดบรรจุกล่อง: ปรึกษาบุคลากรทางธุรกิจก่อนจัดส่ง
ขนาดบรรจุกล่องไม้ส่งออก: ปรึกษาบุคลากรทางธุรกิจก่อนจัดส่ง

การขนส่ง: แพคเกจนี้เหมาะสําหรับการขนส่งรถยนต์ เรือ เครื่องบิน รถไฟ ฯลฯ ระหว่างการขนส่ง ผลิตภัณฑ์จะต้องไม่ถูกชนกันทางกลอย่างรุนแรง โดนแสงแดด ฝน และต้องไม่คว่ํา ในกระบวนการขนถ่ายควรจัดการผลิตภัณฑ์อย่างนุ่มนวลเพื่อป้องกันการขว้างปาการล้มและแรงกดดันอย่างหนัก

products

12-compartment intelligent battery swapping cabinet

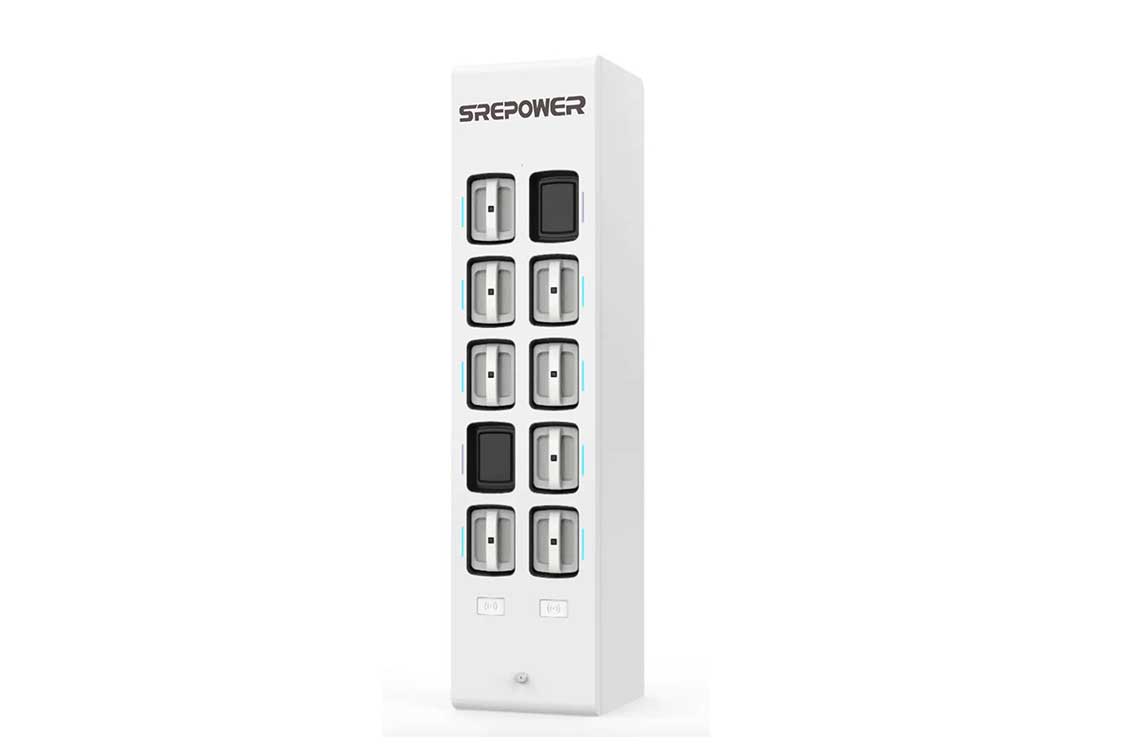

10-bay G2 doorless battery swapping cabinet

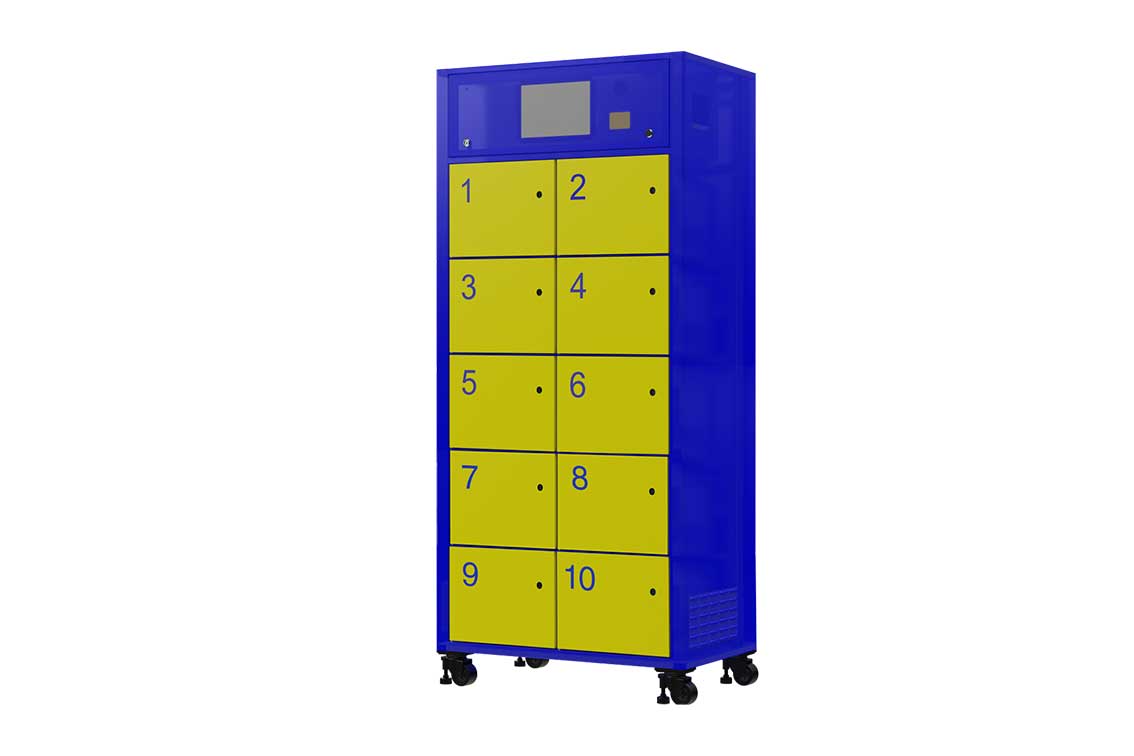

10-bay G1 intelligent battery swapping cabinet

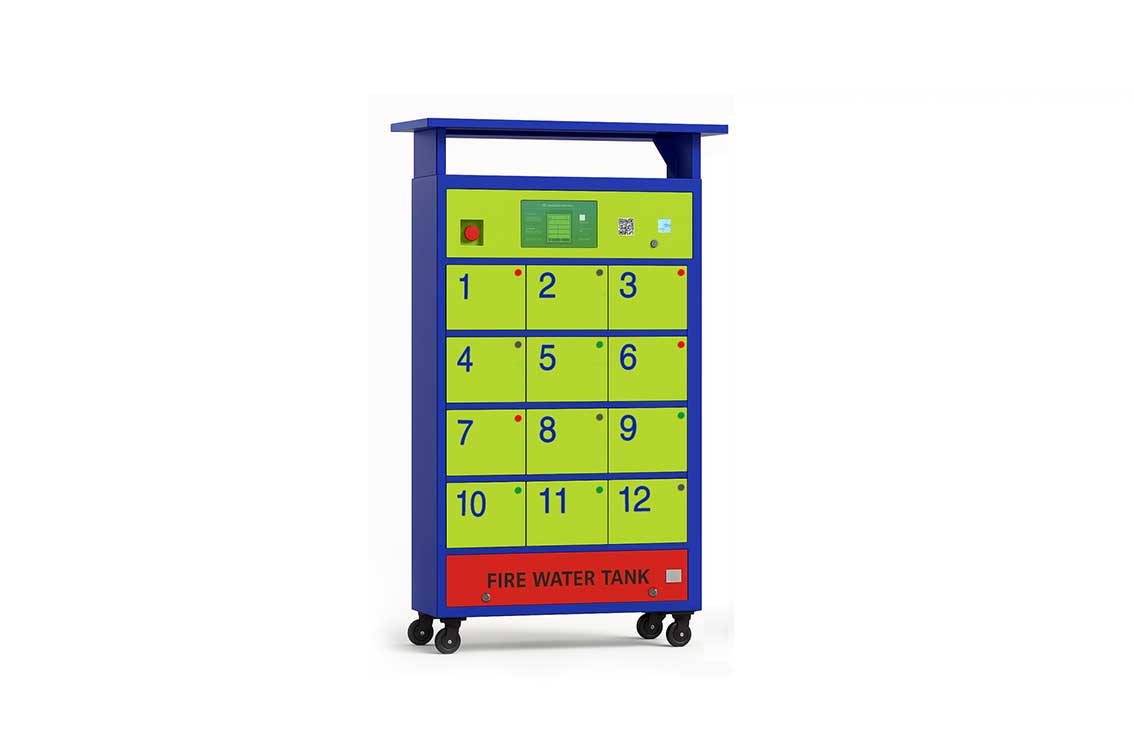

12 warehouse water fire intelligent battery swapping cabinet
